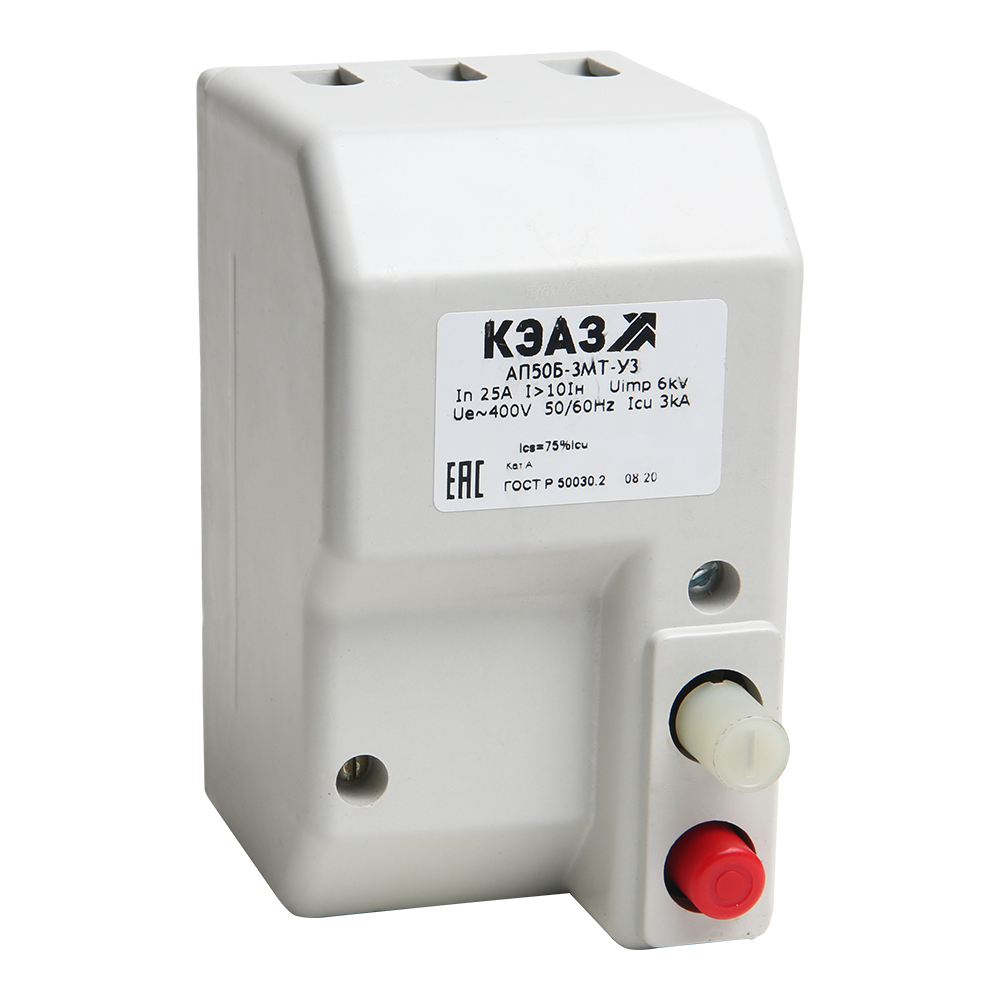

Автомат АП50Б-2МТ-4А-10Iн-400AC/220DC-У3-КЭАЗ

АП50Б-Х1Х2Х3Х4Х5-Х6…А-Х7…Iн-Х8…-Х9…-ХП-IP54-Х10-Х11-КЭАЗ Часть наименования Расшифровка АП50Б Обозначение серии Х1Х2Х3Х4 Количество и обозначение максимальных расцепителей тока: МТ — комбинированный максимальный расцепитель тока (электромагнитный и тепловой); М — электромагнитный максимальный расцепитель тока; Т — тепловой максимальный расцепитель тока. Количество проставляется перед обозначением расцепителя. X5 Обозначение дополнительного расцепителя: Н — минимальный расцепитель напряжения; Д — независимый расцепитель; О — максимальный расцепитель тока в нулевом проводе. Х6…А Номинальный ток максимальных расцепителей, А. Х7…Iн Уставка по току срабатывания электромагнитных максимальных расцепителей тока. Х8… Номинальное напряжение и род тока выключателей: 400АС – для трехполюсных выключателей; 400АС/220DC – для двухполюсных выключателей. Х9… Наименование дополнительного расцепителя, номинальное напряжение и род тока дополнительного расцепителя: НР 110АС, НР127АС, НР230АС/220DC, НР400АС - для независимого расцепителя; РМН110АС, РМН127АС, РМН230АС, РМН400АС – для минимального расцепителя напряжения. ХП Количество вспомогательных контактов (1П или 2П при их наличии). IP54 Степень защиты (для выключателей в дополнительной оболочке). Х10 Обозначение климатического исполнения и категории размещения: У3, У2. Х11 Вид приемки (условия поставки): ОТК – отдел технического контроля - не указывается; АЭС – для поставок на АЭС; Э – экспорт;
