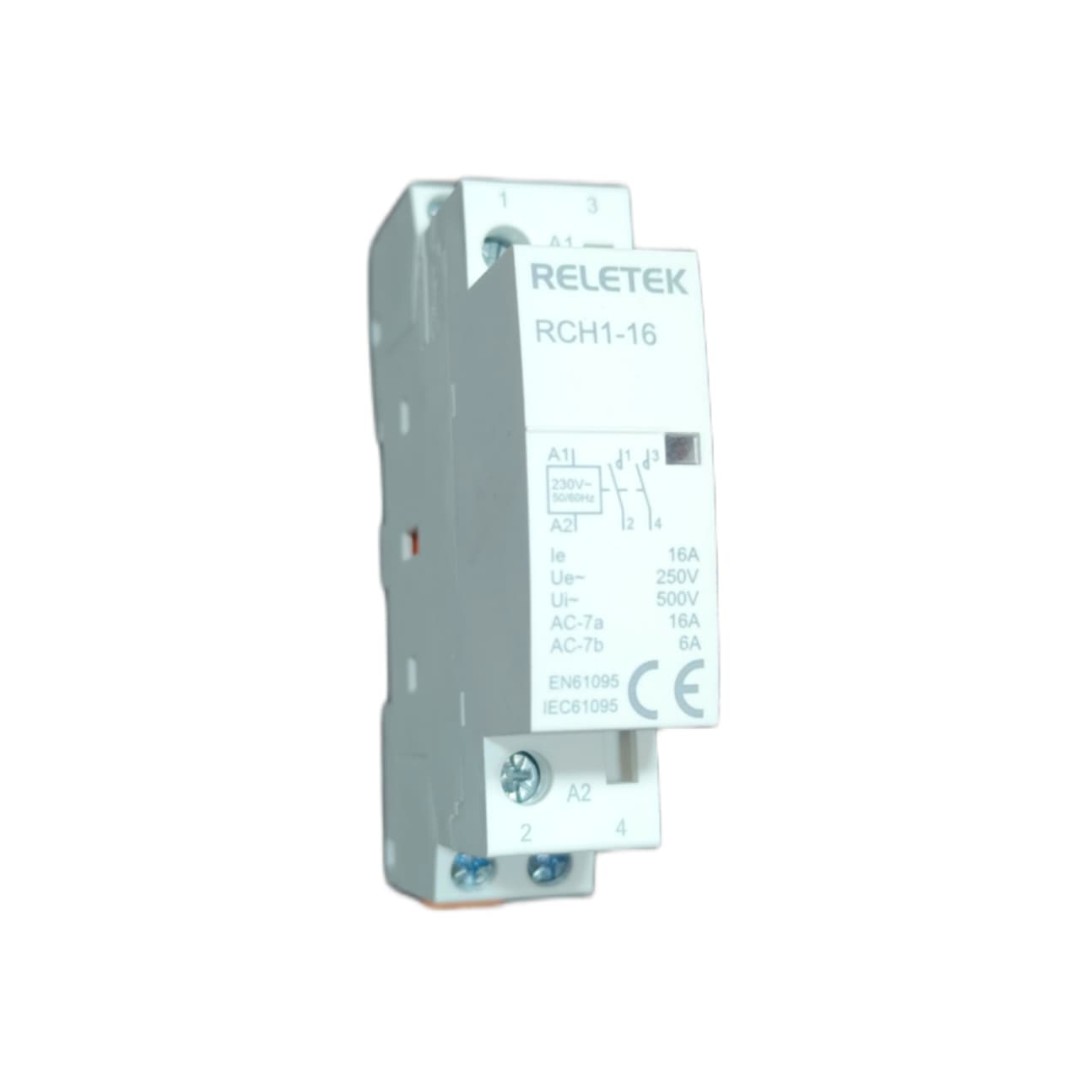

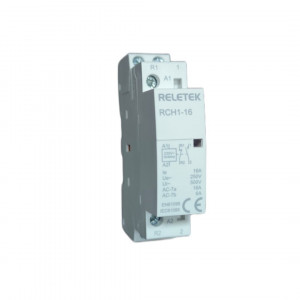

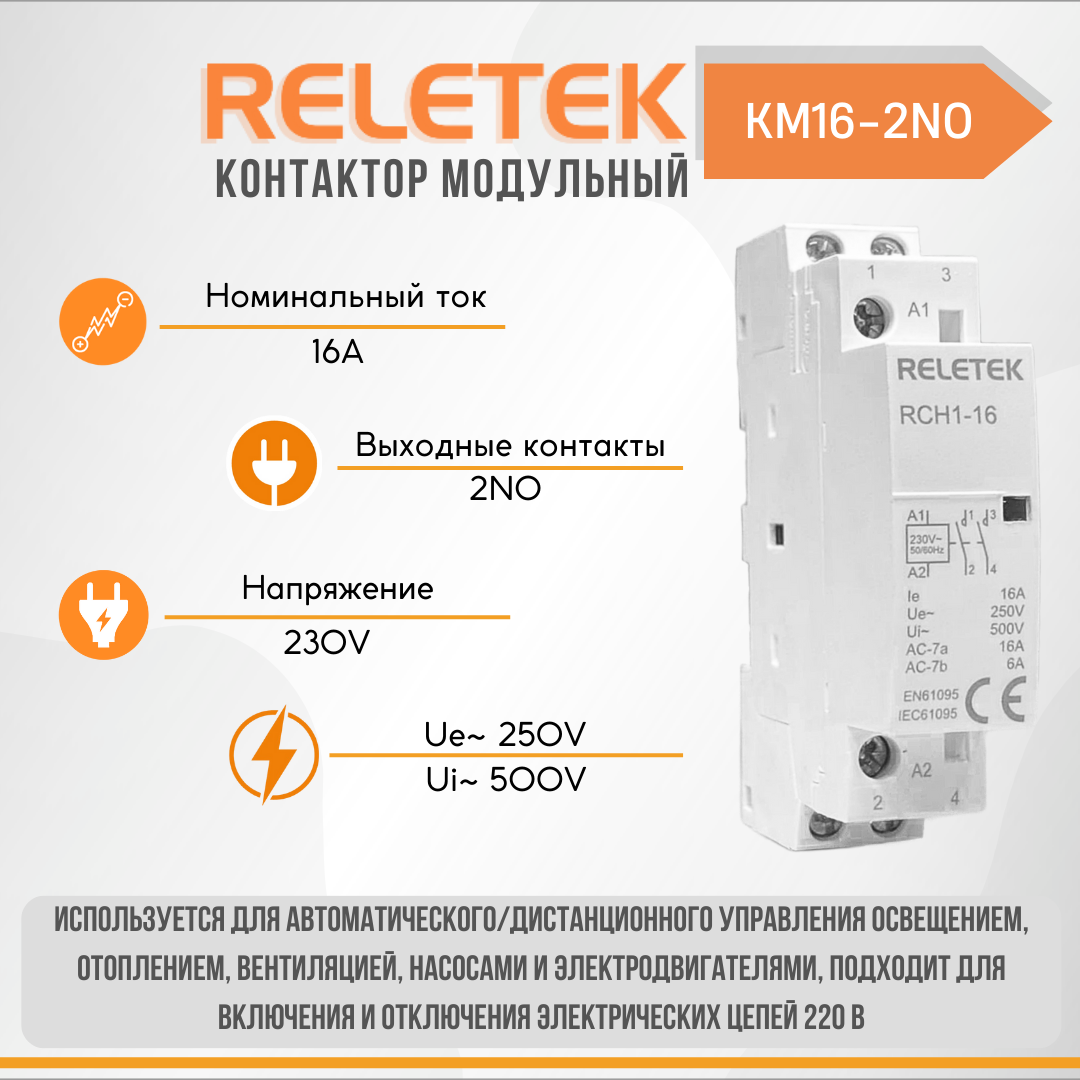

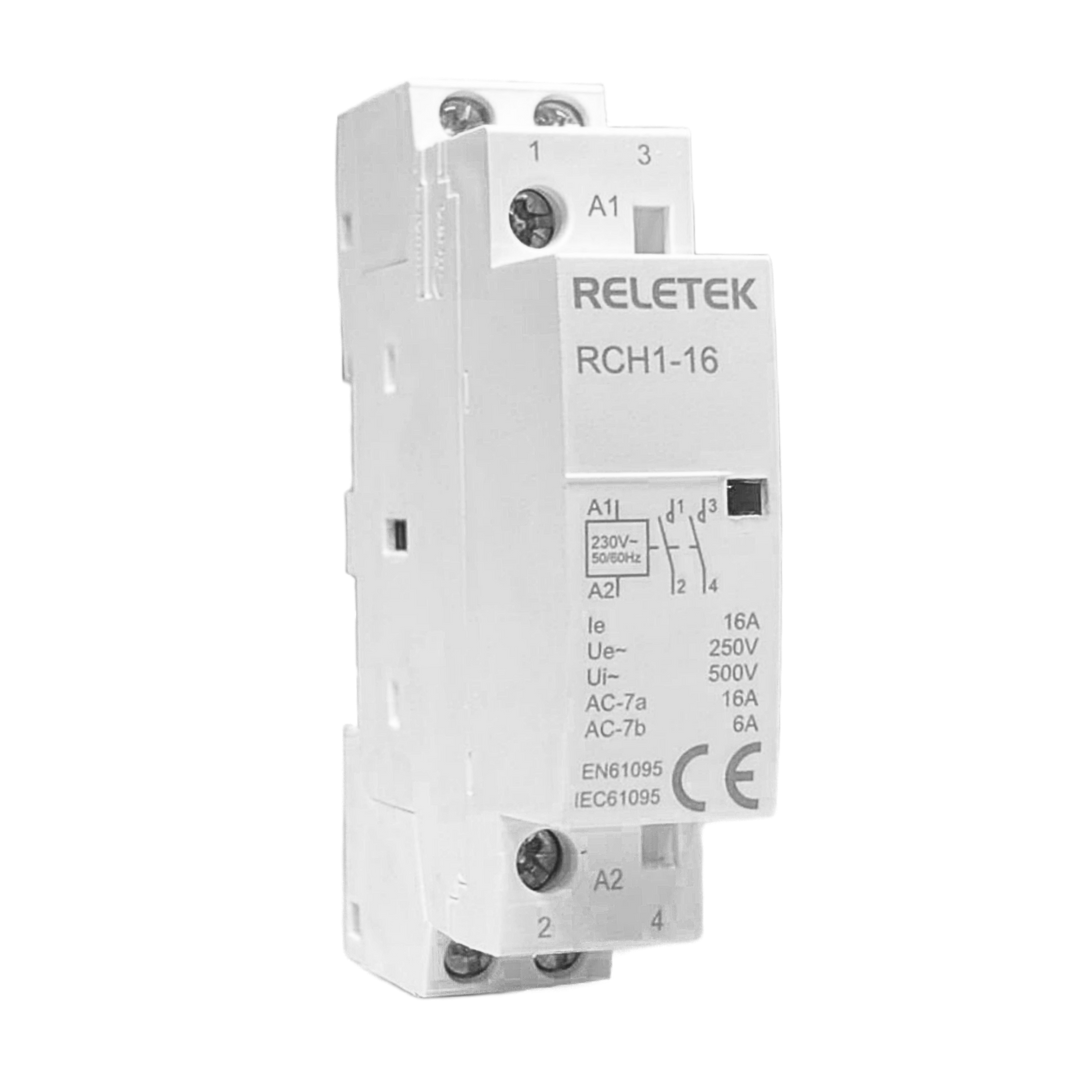

Контактор модульный КМ16 2NO 230AC Reletek

Модульные контакторы (также известные как аналоговые контакторы и архитектурные контакторы) в основном используются в системах электропитания переменного тока частотой 50/60 Гц, номинальным рабочим напряжением до 400 В и номинальным рабочим током до 100 А. Они применяются в качестве дистанционных выключателей и цепей управления в системах AC-1 и AC-7a (без индуктивные или мало индуктивные нагрузки, печи сопротивления, бытовая техника и аналогичные мало индуктивные нагрузки). Они также могут использоваться для управления нагрузкой бытовых электродвигателей. Модульные контакторы не предназначены для отключения токов короткого замыкания, поэтому при их использовании следует выбирать соответствующие устройства защиты от короткого замыкания (например, малогабаритные автоматические выключатели).

Контактор может расширять вспомогательные функции управления, защиты и индикации.

Модульный контактор представляет собой устройство управления, используемое для подключения и отключения на больших расстояниях безындукционной или низкоиндуктивной нагрузки, печей сопротивления, бытовых приборов и аналогичных низкоиндуктивных нагрузок, бытовых двигателей и т. д.

Модульные контакторы в основном используются в домах, гостиницах, квартирах, офисных зданиях, общественных зданиях, торговых центрах, спортзалах и других местах для реализации функций автоматического управления.

Особенности продукта
1. Модульное управление электроприборами, новая структура, малый размер.
2. Установка трека, размер модуля, использование безопасности могут быть объединены с небольшим автоматическим выключателем, установленным в щите управления освещением.
3. Использование высококачественных изоляционных материалов значительно повышает безопасность.
4. Красивый внешний вид, с окошком индикатора рабочего состояния.
5. Отсутствие шума, подходит для гостиниц, больниц и других мест.

Нормальные условия труда
Температура окружающего воздуха: Верхний предел температуры окружающего воздуха составляет +60°C, нижний предел – -5°C. При установке контактора переменного тока в распределительном щите с обеих сторон необходимо установить распорки для облегчения отвода тепла. Высота над уровнем моря: Высота над уровнем моря места установки не должна превышать 2000 м.

Атмосферные условия: При температуре монтажа +60°C относительная влажность воздуха не должна превышать 50%. При более низких температурах допускается более высокая относительная влажность, например, от +20°C до 90%. Необходимо принять специальные меры для предотвращения образования конденсата вследствие перепадов температур.
Степень загрязнения: II степень.
Категория установки: II.
Способ монтажа: используется направляющая типа TH35-7.5. Место установки не подвержено значительным ударам и вибрациям. Установка производится вертикально. Наклон поверхности установки к любому направлению не должен превышать 5 градусов.

Основные технические параметры
A) Восьмичасовая система работы: Эта система является базовой. Согласованный ток нагрева воздуха модульного контактора определяется этой системой работы.

Б) Повторно-периодическая рабочая система: Частота срабатывания контактора переменного тока составляет 30 раз/ч, а коэффициент нагрузки — 40%.

Условие эксплуатации
В диапазоне температур окружающего воздуха -5 +60℃ при подаче на всасывающую катушку контактора квоты для регулирования напряжения питания Us с целью ее нагрева до стабильного состояния контактор должен надежно замыкаться при любом напряжении в диапазоне (85%~110%) Us, а отпускаться и отключаться между 75% и 20% номинального напряжения питания управления Us.

Срок службы продукта
Механический ресурс: Механический ресурс модульного контактора составляет не менее 1 миллиона раз.

Электрическая долговечность: Электрическая долговечность аналогового контактора составляет не менее 100 000 раз.
