    Трансформатор ТОЛ 20-35 кВ

    Опорный измерительный трансформатор тока внутренней установки с классом изоляции 20 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения. Изготавливается в 2-х вариантах, отличающихся длинной корпуса.

    Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

    Трансформаторы с различными конструктивными исполнениями и номинальным напряжением отличаются между собой размерами корпуса, формой, массой и расположением контактных выводов первичной обмотки.

    Выводы первичной обмотки расположены на верхней или боковой поверхности трансформаторов. Трансформаторы, имеющие в своем обозначении букву «П», имеют возможность переключения по первичной стороне. Трансформаторы, имеющие в своем обозначении букву «Б», оснащены изолирующими барьерами.

    Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора и имеют следующие варианты исполнений:

    - А — параллельно установочной поверхности;

    - В — перпендикулярно установочной поверхности;

    - С — из гибкого провода, параллельно установочной поверхности.

    Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены. Трансформаторы, имеющие в своем обозначении букву «К», имеют ответвления (отпайки) на одной или нескольких вторичных обмотках.

    Возможные варианты исполнения

    • Б – c изолирующими барьерами

    • П - с переключением по первичной стороне

    • К – c ответвлениями на вторичных обмотках

    Возможные варианты исполнения и расположения вторичных выводов

    • А – параллельно установочной поверхности

    • В – перпендикулярно установочной поверхности

    • С – из гибкого провода, параллельно установочной поверхности



    Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-20-11 УХЛ2, Т2

    габариты ТОЛ-НТЗ-20-11_измерительные трансформаторы тока опорные

    Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-20-13

    габариты ТОЛ-НТЗ-20-13_измерительные трансформаторы тока опорные

    Варианты исполнения вторичных выводов.трансформаторов ТОЛ-НТЗ-20-11 УХЛ2, Т2

    выводы ТОЛ-НТЗ-20-11_измерительные трансформаторы тока опорные

    Варианты исполнения вторичных выводов.трансформаторов ТОЛ-НТЗ-20-13 УХЛ2, Т2

    выводы ТОЛ-НТЗ-20-13 измерительные трансформаторы тока опорные
     Трансформаторы тока играют важнейшую роль в обеспечении безопасности, надежности и эффективности работы энергосистем.

    Перечень выпускаемых трансформаторов ТОЛ НТЗ на 6-0 кВ:

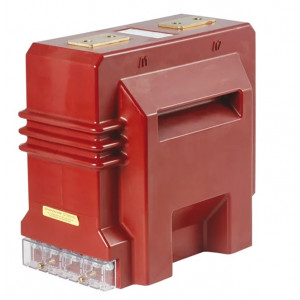

    Измерительные трансформаторы тока ТОЛ-НТЗ-20-11, -13

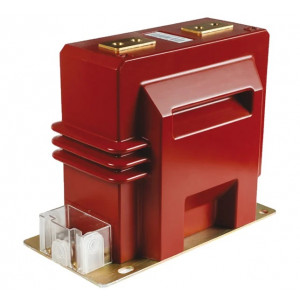

    Измерительные трансформаторы тока ТОЛ-НТЗ-20-81E, -82E, -83E

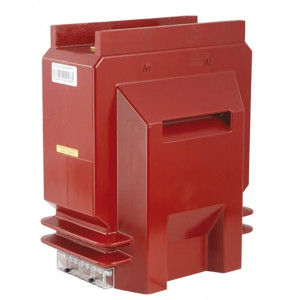

    Измерительные трансформатор тока ТОЛ-НТЗ-35-11, -12

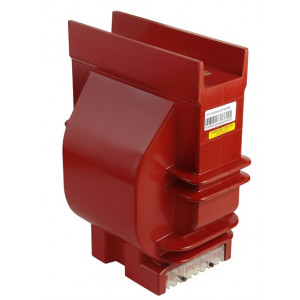

    Измерительные трансформатор тока ТОЛ-НТЗ-35-01

    Подберем трансформатор ТОЛ по опросному листу

    Если вы еще не определились с моделью Трансформатора ТОЛ, не можете подобрать тип и сомневаетесь подойдет ли трансформатор под ваши задачи, то скорее оставляйте заявку на нашем сайте, и мы поможем вам с выбором, покажем преимущества и подберем именно тот трансформатор, который максимально вам подойдет под ваши задачи.
